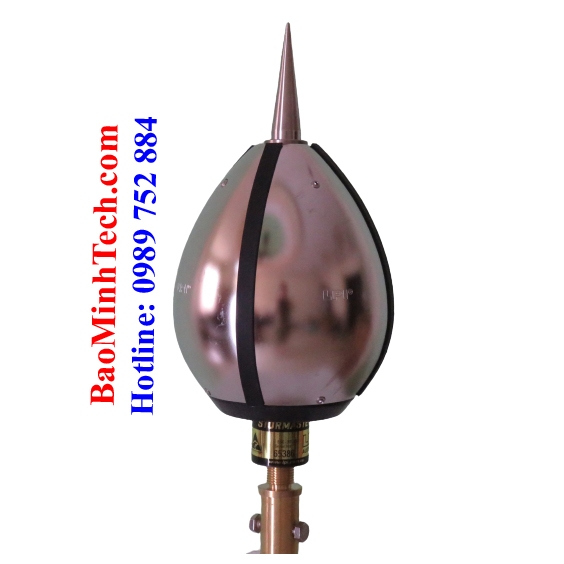

Kim thu sét LPI Stormaster ESE 60-SS
1.Thông tin kim thu sét LPI Stormaster ESE 60-SS
-Kim thu sét Stormaster ESE 60-SS - Xuất xứ: Australia - Úc - Hãng LPI sản xuất. Đây là một trong những hãng sản xuất linh kiện điện tử lớn nhất trên thế giới.
-Kim thu sét Stormaster ESE 60 SS là dòng
kim thu sét hiện đại được sản xuất theo công nghệ hiện đại và kỹ thuật tiên tiến nhất, kim Stormaster ESE 60-SS có bán kính bảo vệ đảm bảo theo chuẩn NFC17-102 là 107m, khi lắp đặt với độ cao h= 5m tính từ đỉnh đầu kim đến mặt phẳng cần bảo vệ.
-Trong mỗi hộp kim thu sét được kèm theo khớp nối bằng nhựa cách điện chính hãng. Ngoài ra chúng ta có thể sử dụng khớp nối bằng đồng là lựa chọn thêm, để dễ dàng lắp đặt khi thi công, khách hàng lựa chọn như thế nào cho phù hợp với việc thi công, công trình chống sét của mình.
2. Tiêu chuẩn và thông số kỹ thuật kim thu sét LPI Stormaster ESE 60-SS
-Kim thu sét Stormaster ESE 60 SS được sản xuất đảm bảo theo các tiêu chuẩn Quốc tế, đặc biệt tiêu chuẩn Pháp NFC17 - 102
-Kim thu sét Stormaster ESE 60 SS là dòng kim thu sét hiện đại và hoạt động theo nguyên lý phóng tia tiên đạo sớm ESE - (ΔT = 60μs.)
3. Ứng dụng và cam kết Kim thu sét LPI Stormaster ESE 60-SS
-Kim thu sét Stormaster ESE 60-SS có hình dạng búp sen, mẫu mã đẹp, màu trắng bạc, lắp đặt phòng sét đánh trực tiếp, đánh thẳng thích hợp gắn chùa chiền, biệt thự, nhà cao tầng, trường học, sân bay, bến cảng, những công trình điện trọng yếu...
-Kim thu sét Stormaster, nếu bạn dùng ống sợi thủy tinh cách điện FRP-2M thì phải chọn thêm khớp nối cupling, khớp nối nhựa cách điện chính hãng - lựa chọn thêm)
-Hàng chính hãng có đầy đủ CO, CQ và thời gian bảo hành 12 tháng
-BaoMinhTech.com cam kết phân phối sản phẩm chính hãng với giá tốt nhất tai Hồ Chí Minh.
-Hiệu: Stormaster. Model: ESE 60-SS. Hãng: LPI.
-Liên hệ: Hotline: 0989 752 884 nhà phân phối các dòng kim thu sét Stormaster ESE 60-SS chính hãng với giá tốt nhất tại Việt Nam.
4. Hướng dẫn lắp đặt kim thu sét Stormaster ESE 60-SS hiệu quả
- Để lắp đặt kim thu sét Stormaster ESE 60-SS đạt hiệu quả bảo vệ tốt, bạn cần thực hiện đồng bộ 4 hạng mục: lắp đầu kim đúng vị trí, tính toán vùng bảo vệ, thiết kế dây thoát sét và hệ thống tiếp địa. Chỉ lắp kim trên mái mà không kiểm tra tiếp địa và đường dẫn sét thì chưa thể bảo đảm an toàn cho công trình
1. Khảo sát và chuẩn bị trước khi lắp đặt
-Trước tiên, cần xác định các thông số sau:
- Chiều cao công trình và cao độ mái.
- Kích thước mặt bằng, hình dạng mái, các khối nhà cao thấp khác nhau.
- Vị trí đặt kim và khoảng cách đến các thiết bị trên mái như bồn nước, thang máy, hệ thống điện mặt trời.
- Vị trí đi dây thoát sét xuống đất, tránh các đường đi vòng hoặc gấp khúc.
- Hiện trạng hệ thống tiếp địa và khả năng liên kết đẳng thế với các hệ thống kim loại của công trình.
- Chuẩn bị
kim Stormaster ESE 60-SS chính hãng, trụ đỡ, giá đỡ chịu lực, dây dẫn sét, phụ kiện kết nối, hộp kiểm tra và hệ thống điện cực tiếp địa phù hợp với thiết kế.Lưu ý: Không mặc định bán kính bảo vệ của kim. Cần xác nhận thông số của đúng model và tính vùng bảo vệ theo tiêu chuẩn thiết kế áp dụng.
2. Lắp kim lên cột đỡ
- Chọn vị trí: Ưu tiên khu vực cao, thoáng, có khả năng bao phủ toàn bộ công trình theo tính toán bảo vệ.
- Lắp trụ đỡ: Sử dụng cấu hình cột, chân đế và hệ giằng phù hợp với chiều cao, tải trọng gió và kết cấu mái. Không chỉ dựa vào đường kính cột để quyết định độ bền.
- Chiều cao kim: Tài liệu lắp đặt LPI nêu đầu kim cần cao tối thiểu 2 m so với điểm cao nhất của công trình hoặc thiết bị trên mái; chiều cao thông thủy khuyến nghị là 5 m. Phải kiểm tra đúng bản vẽ lắp đặt và điều kiện công trình trước khi áp dụng.
- Cố định cột: Tài liệu LPI minh họa yêu cầu phần cột được giữ chắc vào kết cấu, với cấu hình tương ứng có ít nhất một phần ba chiều cao cột được cố định. Chi tiết thực tế phụ thuộc kiểu cột và bộ phụ kiện.
- Gắn đầu kim: Dùng đúng đầu nối tương thích với model STORMASTER-ESE-60-SS, siết theo hướng dẫn của nhà sản xuất; không tự khoan, hàn hoặc thay đổi cấu tạo đầu kim.
3. Lắp dây thoát sét từ kim xuống hệ thống tiếp địa
Đây là phần rất quan trọng vì dòng điện sét cần được dẫn xuống đất theo đường dẫn phù hợp.
Bước 1 - Chọn dây dẫn
Ưu tiên bộ dây dẫn và phụ kiện tương thích được LPI chỉ định, chẳng hạn hệ thống HVSC Plus cùng bộ đầu nối tương ứng. Nếu dùng dây dẫn thông thường, phải thiết kế theo tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất.
Bước 2 — Đi dây xuống đất
Chọn tuyến ngắn, thẳng và ít uốn cong nhất có thể. Cố định dây chắc chắn, tránh các khúc ngoặt gắt và hạn chế các đoạn dây chạy gần dây điện, cáp tín hiệu hoặc thiết bị nhạy cảm.
Bước 3 — Kiểm tra các điểm nối
Các đầu nối phải đúng phụ kiện, chắc chắn, có khả năng chống ăn mòn và cho phép kiểm tra theo thiết kế. Không để dây dẫn bị đứt quãng hoặc có mối nối tạm bợ.
LPI khuyến nghị bố trí dây thoát sét theo đường dẫn trực tiếp; với hệ thống dùng dây dẫn thông thường, số lượng và khoảng cách dây xuống phải căn cứ cấu hình công trình và tiêu chuẩn thiết kế. Không tự áp dụng một dây xuống cho mọi loại nhà.
4. Thi công
hệ thống tiếp địa chống sét
Các bước thi công:
-Khảo sát điện trở suất đất, xác định vị trí và kiểm tra công trình ngầm trước khi đào.
-Thi công điện cực tiếp địa và dây liên kết theo bản vẽ được phê duyệt.
-Liên kết các điện cực bằng phụ kiện chuyên dụng hoặc phương pháp nối được thiết kế chấp thuận.
-Lắp hố kiểm tra tại vị trí thuận tiện cho việc đo kiểm và bảo trì.
-Đấu nối dây thoát sét vào hệ thống tiếp địa theo cấu hình thiết kế.
-Đo điện trở tiếp địa sau thi công và ghi nhận kết quả nghiệm thu.
-Không nên chỉ dựa vào mục tiêu điện trở dưới 10 Ω để kết luận hệ thống đạt yêu cầu. Tài liệu LPI có đề cập các giá trị điện trở và trở kháng tham khảo; giá trị nghiệm thu thực tế phải xét tiêu chuẩn áp dụng, thiết kế, đặc điểm đất và yêu cầu phối hợp với hệ thống tiếp địa điện của công trình.
=>>Tham khảo thêm cách lắp đặt và bán kính bảo vệ kim Stormaster ESE với các Model khác nhau:
.jpg)
=>Bạn cần gắn thêm một
bộ đếm sét LPI LSR2 vào hệ thống chống sét để đếm số lần sét đánh vào thiết bị thu sét của bạn nhé.
=>> Bạn tham khảo thêm kim thu sét có cùng bán kính bảo vệ giá rẻ:
Kim thu sét Liva Lap BX175T bán kính 110 mét
